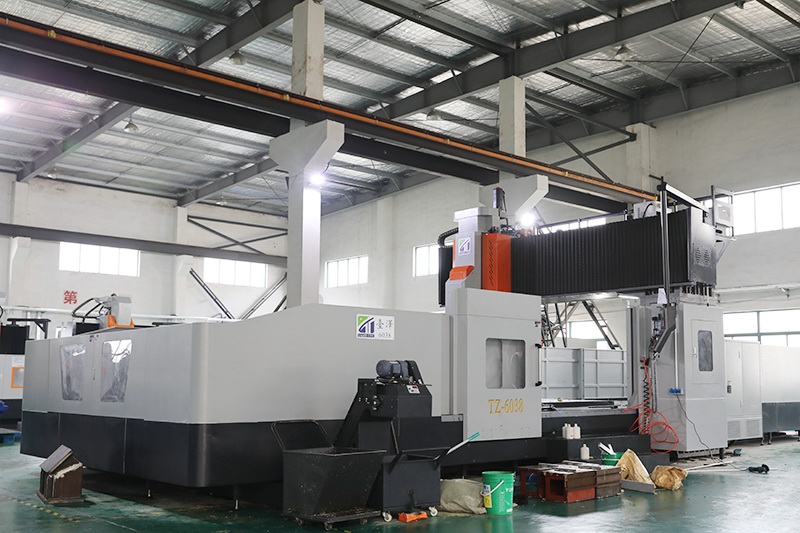

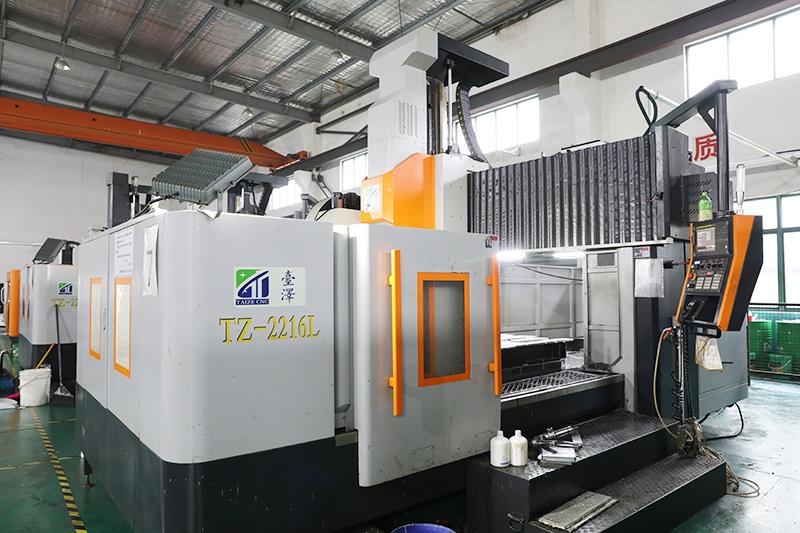

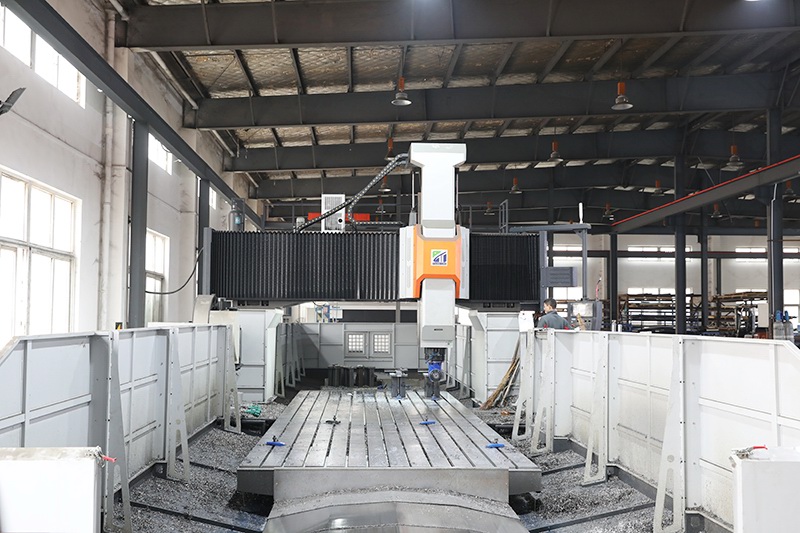

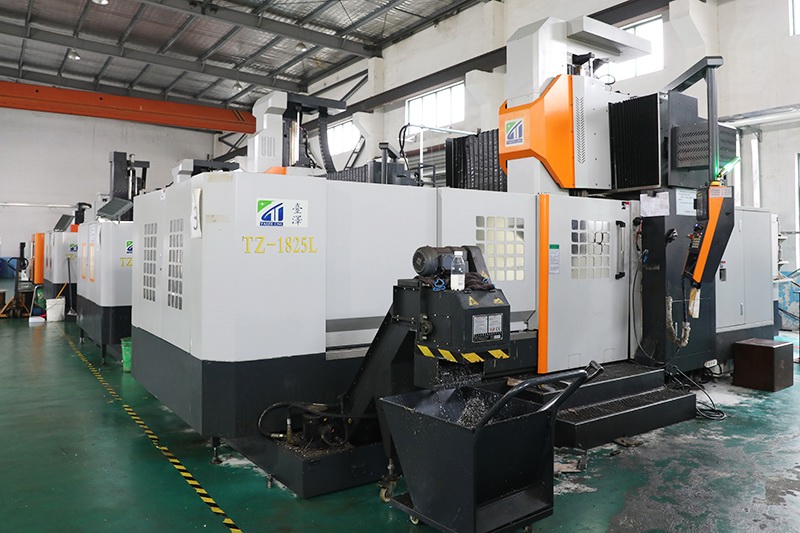

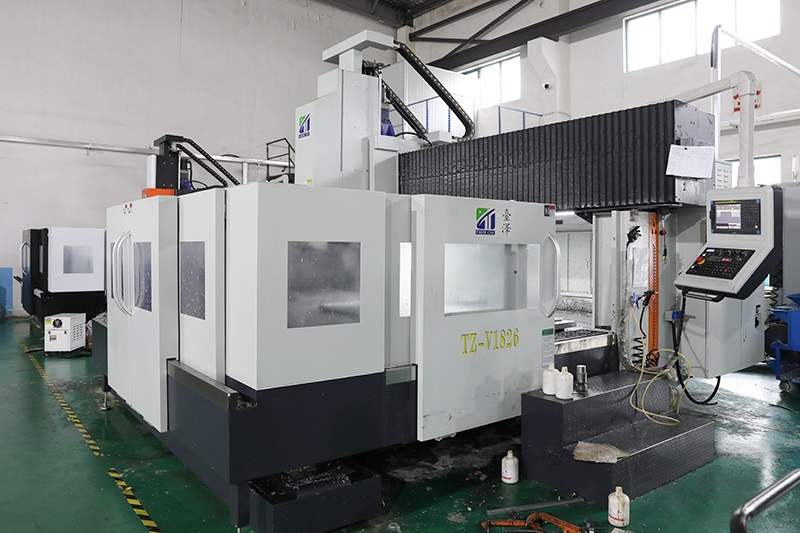

数控龙门加工中心

大行程、高刚性、重切削

用途

该机床整机刚性好，操作方便灵活，可靠性高。使用寿命长，能耗低，控制精度高，抗干扰能力强。

适用于大型工件加工，零件的铣镗、钻孔、攻牙等操作。

主要应用领域：汽车行业、能源设备、工业自动化、机械制造、模具制造、航空航天等领域。

机床结构及性能特点

1、本机床铸件采用树脂砂铸件，且通过人工时效处理，减少铸件的应力变形。

2、宽底座箱型结构和“人”字型立柱设计，并进行了优化设计，立柱为双层壁结构，大幅度提升机械刚性。接触面均经铲花处理，确保机台的运动刚性和高速位移时的精度及稳定性。

3、本机床所选用的主轴系统全套来自中国台湾专业生产厂商，各重要零部件均经过严格的热处理；采用P4级主轴专用轴承及专用油脂润滑，整套主轴在恒温条件下组装完成后，均需通过电脑动平衡校正及跑合测试，整套主轴的使用寿命长、可靠性高。

4、本机床X、Y、Z三轴传动的滚珠丝杆均采用中国台湾配套生产厂商PMI或HIWIN提供的C3级滚珠丝杆，滚珠丝杆主端轴承均采用进口P4级60ﾟ接触角配对组合的滚珠丝杆专用轴承，尾端采用预拉装置，确保机台背隙与热变形长时间保持在低值。X、Y轴采用线性滑轨，Z轴采用硬轨，具有高刚性，高耐磨性，低噪音，低摩擦的特性，确保定位精度及加工误差的控制。采用高品质联轴器，保证三轴的传动高刚性，精度稳定可靠。

5、机床的润滑系统均采用容积式供油润滑系统，确保润滑部位得到充分润滑。建议供油时间为每15分钟供油一次，润滑油建议用型号ISOVG68导轨油。
